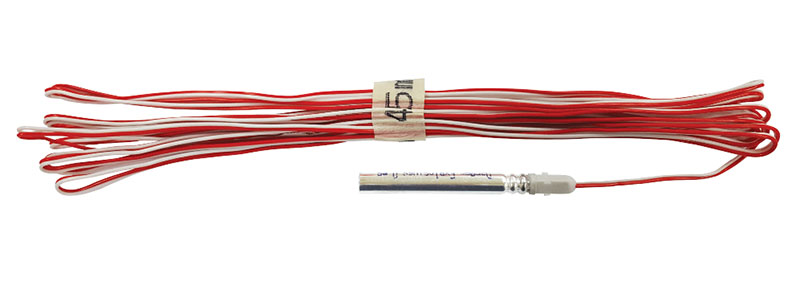

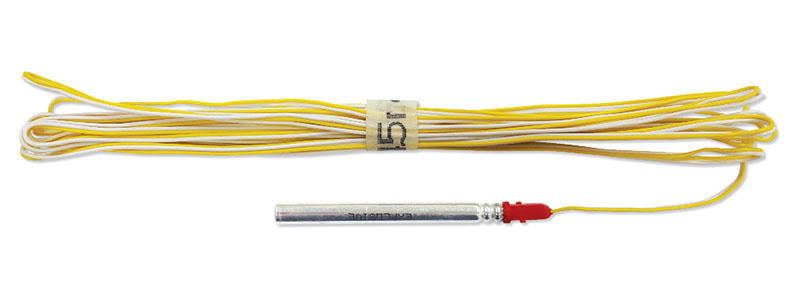

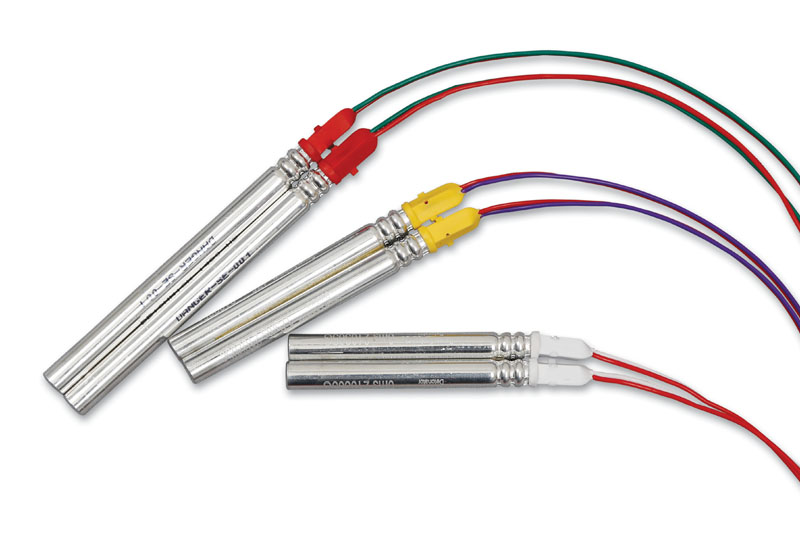

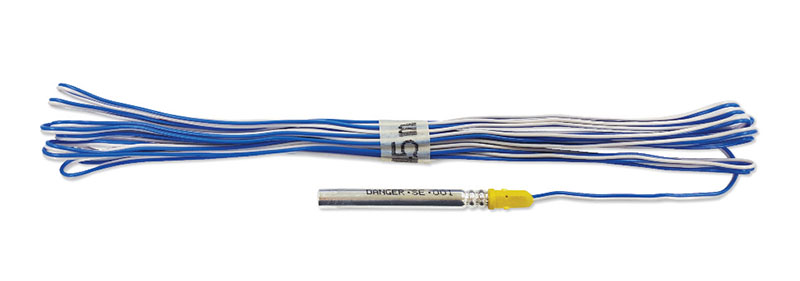

전기뇌관 - 코넬


제품특징

코넬 전기뇌관은 NPED방식을 채용한 8호 뇌관으로써 전기뇌관 중 세계적으로 가장 안전하고 기폭력이 우수한 뇌관입니다. 뇌관의 각 구성요소가 내정전성으로 이루어져 있어 정전기에 대한 안전성을 향상시켰으며, 높은 발화에너지가 필요하므로 누설전류 및 미주 전류에 대한 안전성이 뛰어나며, 뇌관의 포장지 역시 내정전성으로 이루어져 안전을 최우선하고 있습니다.

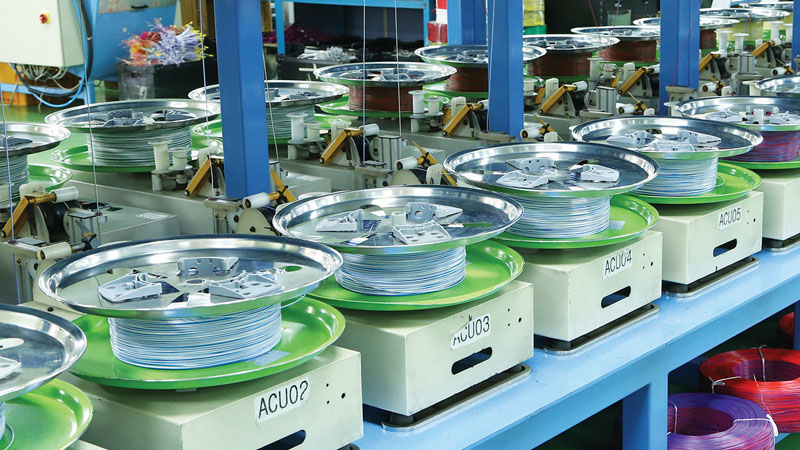

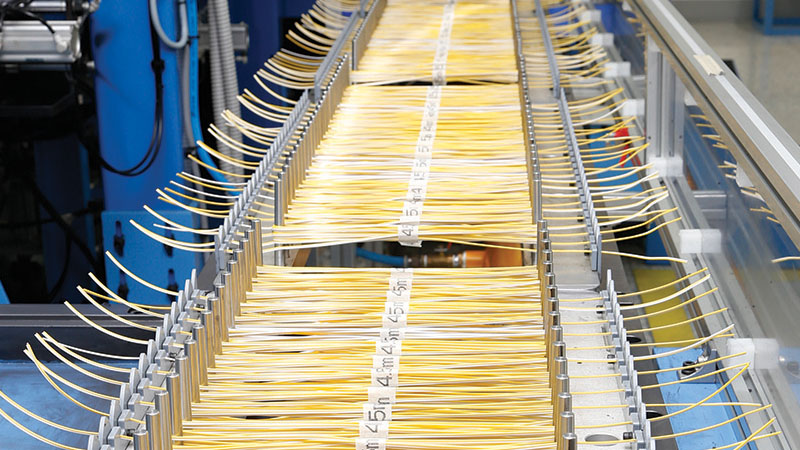

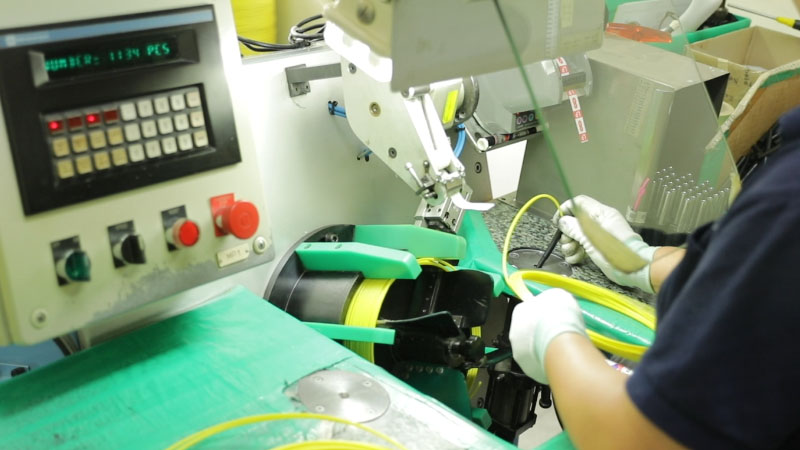

각 단차의 간격은 25ms이며, 이는 세계적으로 수많은 전문가들에 의해 오랜 경험으로부터 정해진 것으로 가장 이상적인 단차 간격입니다. 뇌관 각선은 자동권선기를 통한 8자 권선으로 걸림 현상을 개선하여 결선 작업의 편리함을 더하였으며, 뇌관 관체를 3중 클립핑하여 뛰어난 내수성을 자랑합니다. 관체표면에 지연시간을 표시하였으며, 슬리브 색상을 이용하여 순발, MS, LP를 쉽게 식별토록 하였습니다.

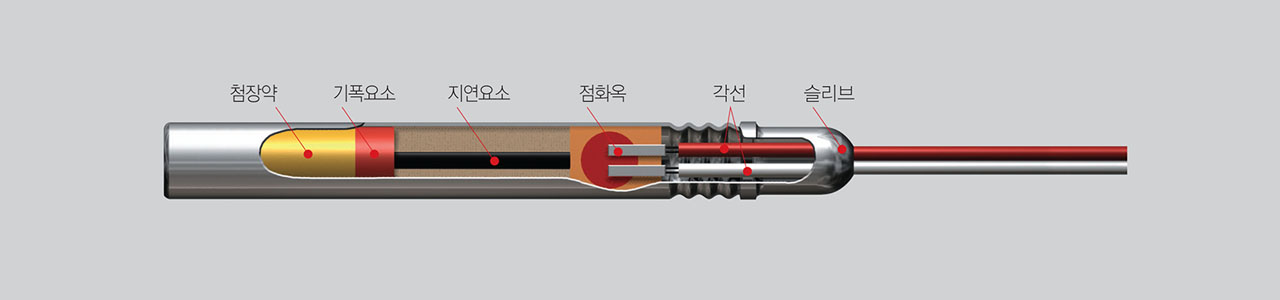

관체 단면도

발파시스템

순발뇌관
(Instantaneous Detonators)

내부에 지연요소가 없는 뇌관으로 각선에 전류가 통하는 순간 기폭이 되어 시차가 전혀 없는 전기뇌관 입니다.


*슬리브 색상 : 백색

MS뇌관
(Milli Second Delay Detonators)

2~20단으로 구성되어 있으며 각 단의 시차 간격은 25ms로 초시간격이 짧고 정밀하므로 균질한 파쇄도, 비석제어, 발파진동 및 소음을 제어하는데 효과적 입니다.

*슬리브 색상 : 황색

LP뇌관
(Long Period Delay Detonators)

2~20단으로 구성되어 있고 각 단의 시차간격은 100~500ms이며 비교적 긴 초시간격으로 갱도나 터널 등 지하공간 발파에 효과적으로 사용할 수 있습 니다.

*슬리브 색상 : 적색

전기뇌관 커넥터
(Electric Detonators Connector)

전기뇌관의 구리선이 노출된 부분에 방향 구분없이 연결 가능한 커넥터를 장착하여 연결작업의 효율성을 높혔으며,정전기등의전기적인위험으로부터안전성 을 높힌 뇌관입니다.


지연시간 규격

MS

단수 지연시간(ms) 각선색상
순발 0
2 25
3 50
4 75
5 100
6 125
7 150
8 175
9 200
10 225
11 250
12 275
13 300
14 325
15 350
16 375
17 400
18 425
19 450
20 475

LP

단수 지연시간(ms) 각선색상
- - -
2 500
3 600
4 700
5 800
6 900
7 1000
8 1200
9 1400
10 1600
11 1800
12 2000
13 2500
14 3000
15 3500
16 4000
17 4500
18 5000
19 5500
20 6000

각선 길이별 평균저항

각선길이(m) 1발당 저항(Ω) ± 0.3
2.5 1.05
3.5 1.20
4.5 1.35
6 1.65
8 2.00
10 2.35
12 2.70
15 3.23
18 3.75

발화전류

결선방식 표준발화전류(Amp)
DC 1발 1.5
50발 4.5
100발 6.75
200발 9.75
AC /DC(직렬 50발 기준) 4.5 Amp / 렬

포장기준

제품길이(m) 포장수량
개 / 내정전봉지 포장봉지수 / 박스 개 / 박스
2.5 10 20 200
3.5 10 20 200
4.5 10 20 200
6.0 10 20 200
8.0 10 10 100
10.0 10 10 100
12.0 10 10 100
15.0 10 10 100
18.0 10 5 50

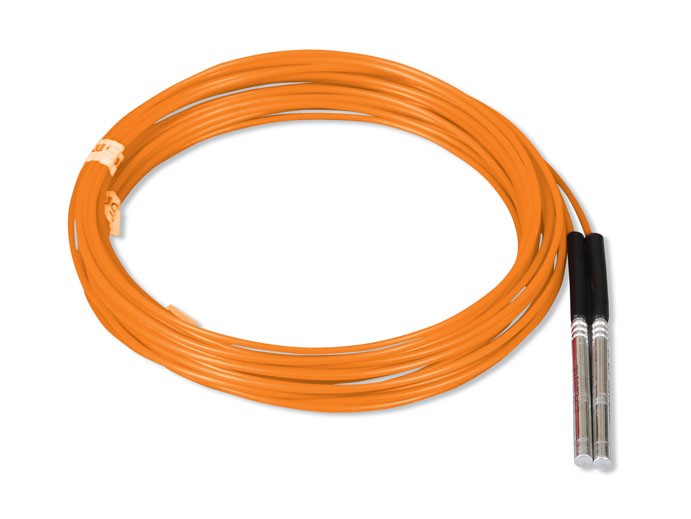

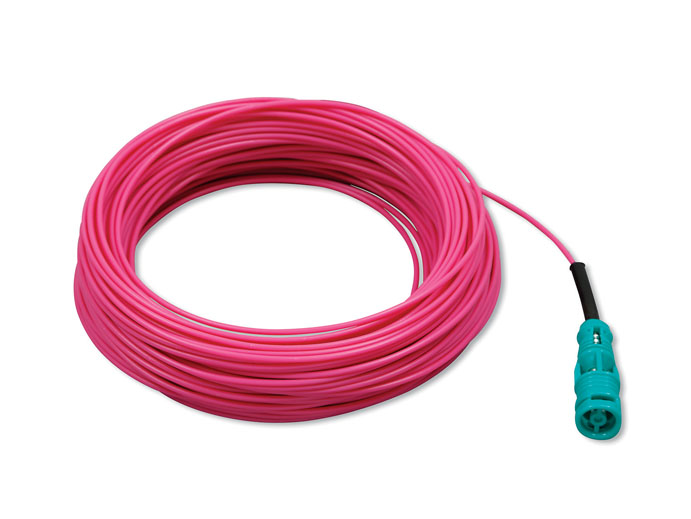

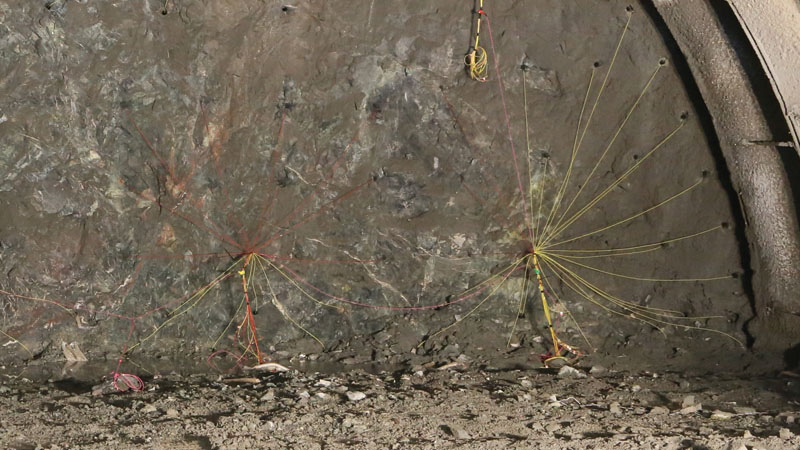

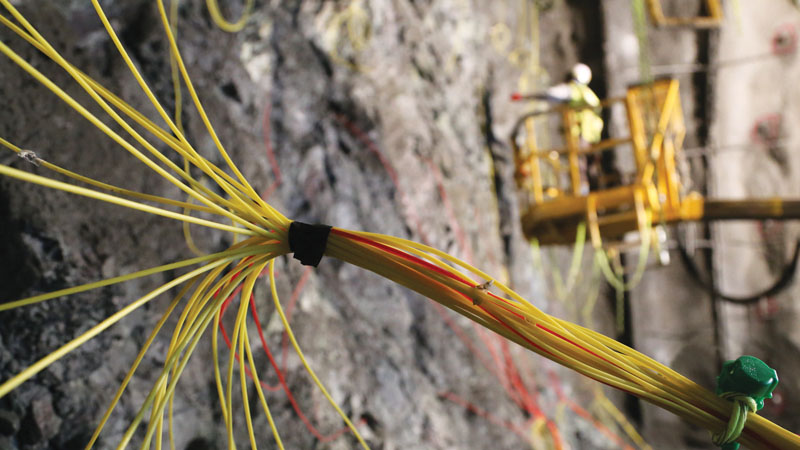

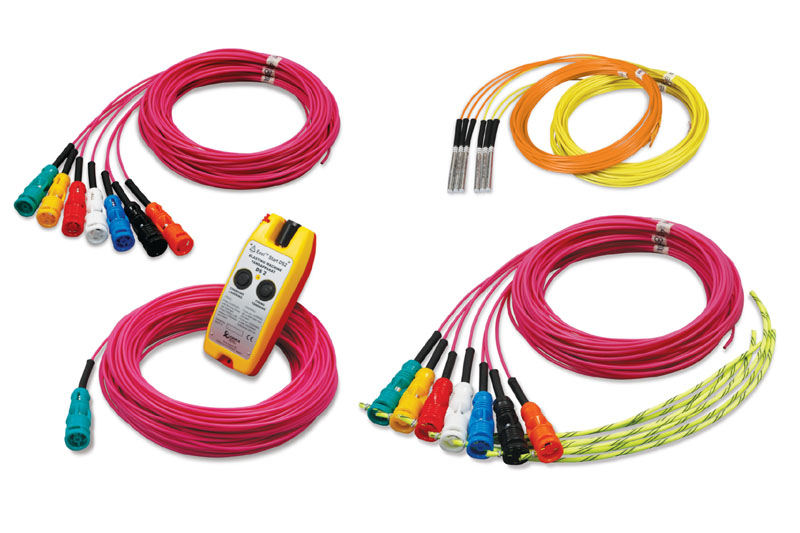

비전기뇌관 - 노넬


제품특징

국내 최초로 비전기식 뇌관의 체계를 도입하였으며, 비전기뇌관의 최초 개발사인 Dyno Nobel의 우수한 품질과 안전성 그대로 생산 하고 있습니다. NPED 노넬뇌관은 정확한 지연시간 정밀도를 자랑하며 어떠한 전기적 위험에도 안전합니다.
비전기뇌관은 플라스틱 튜브내에 미량의 화약(HMX)이 함유되어 있으며, 2,000m/sec 폭속의 충격파가 플라스틱 튜브내에 전달되어 뇌관을 기폭시킵니다. 비전기뇌관 튜브는 타격이나 다른 기계작용 및 튜브의 연소에도 기폭되지 않으며, 3중 구조를 채용하여 외부충격에 매우 강합니다. 관체표면에 지연시간을 추가 표시하였으며, 튜브의 색상을 제품별(MS, LP, 표면뇌관)로 구분하여 쉽게 식별할 수 있도록 하였습니다.

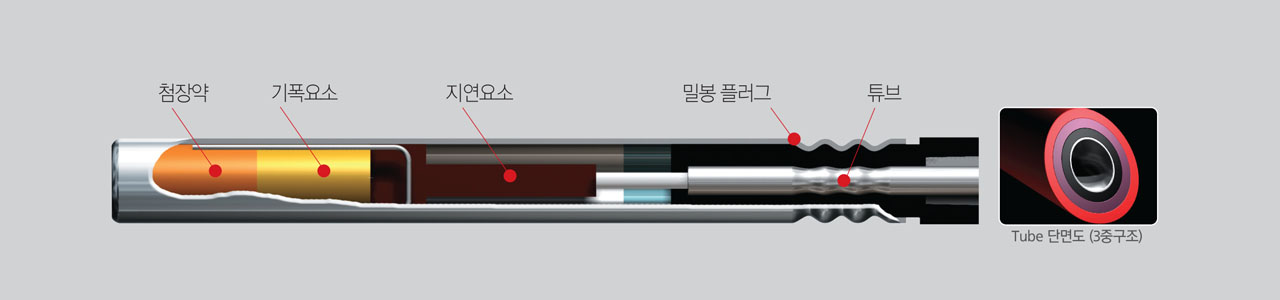

관체 단면도

발파시스템

MS뇌관
(Milli Second Delay Detonators)

3~20단으로 구성되어 있으며 각 단의 시차간격은 25ms로 초시간격이 짧고 정밀하여 균질한 파쇄, 비석제어, 발파 진동 및 소음제어에 효과적입니다.

LP뇌관
(Long Period Delay Detonators)

0~60단으로 구성되어 있고 각 단의 시차간격은 25~500ms이며, 비교적 긴 초시간격으로 갱도나 터널 등 지하공간 발파에 효과적으로 사용할 수 있습니다.

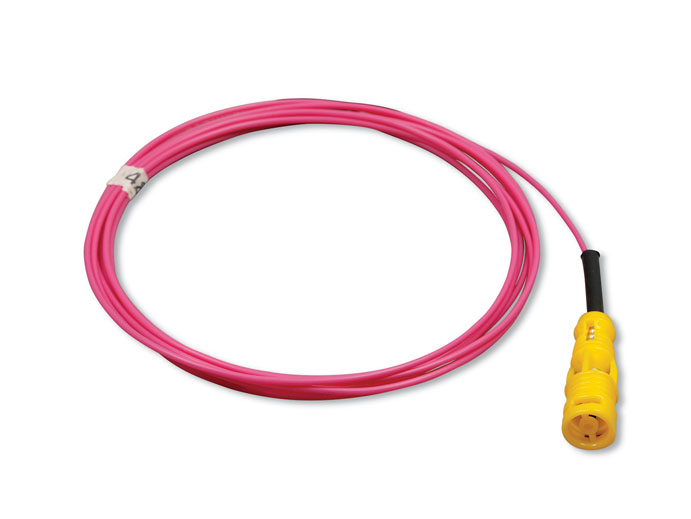

Unidet Block

뇌관에결합된블록에최대8개의튜브를 연결시켜기폭시킬수있으며,지연시차 (7가지)를 활용하여 단차를 다양하게 적용시킬 수 있습니다.

Bunch Connector

한번에 20개의 튜브를 도폭선으로 연 결하여 기폭시킬 수 있으며, 지연시차 (7가지)를 활용하여 단차를 다양하게 적용시킬 수 있습니다.

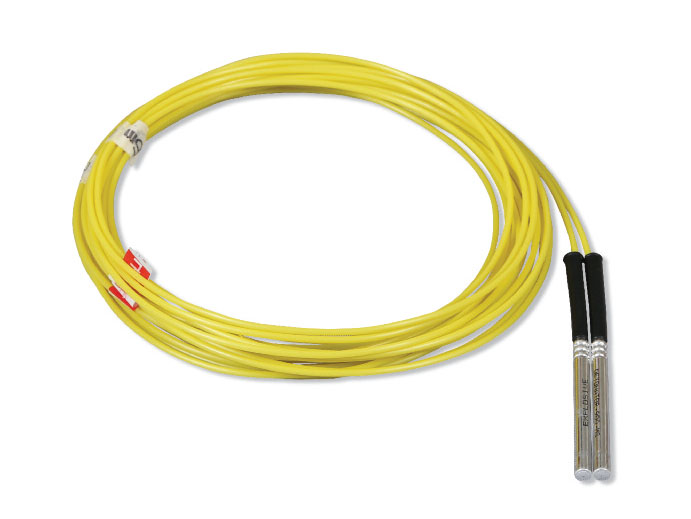

Starter

비전기식 발파시스템을 점화할 수 있는 기폭용 뇌관으로 다양한 길이로 공급이 가능하여 원거리에서 안전하게 기폭 시킬 수 있습니다.

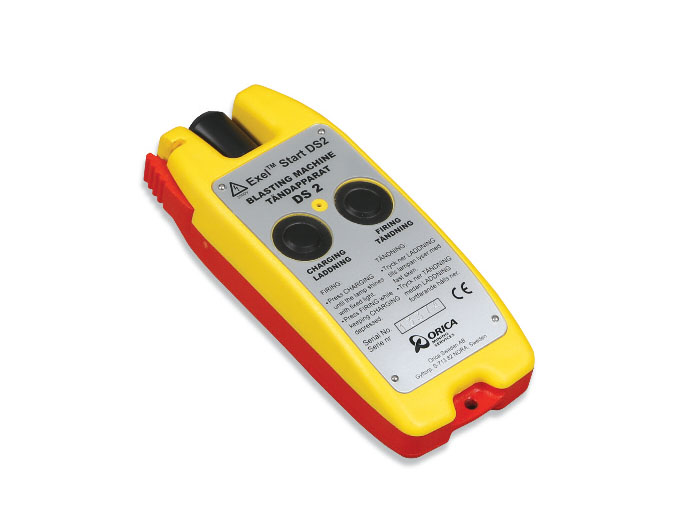

비전기뇌관 발파기

비전기식 발파시스템을 안전하고 간편 하게기폭시킬수있는전용발파기로써 튜브 절단용 칼날이 장착되어 편리한 사용이 가능합니다.


지연시간 규격

구분 공내뇌관 표면뇌관
MS LP Unidet Unidet Block Bunch Connector Starter
단 수 지연시간(ms) 단 수 지연시간(ms) 지연시간(ms) 지연시간(ms) 지연시간(ms) 지연시간(ms)
지연시간 3 75 0 25 U 400 0 0 0
4 100 1 100 U 425 17 17
5 125 2 200 U 450 25 25
6 150 3 300 U 475 42 42
7 175 4 400 U 500 67 67
8 200 5 500   109 109
9 225 6 600   176 176
10 250 7 700
11 275 8 800
12 300 9 900
13 325 10 1000
14 350 11 1100
15 375 12 1200
16 400 14 1400
17 425 16 1600
18 450 18 1800
19 475 20 2000
20 500 25 2500
    30 3000
    35 3500
    40 4000
    45 4500
    50 5000
    55 5500
10   60 6000
튜브길이
(m)
4.8 / 6.0 / 7.2 / 12.0 4.8 / 6.0 / 7.2 30 / 50 / 100

표면뇌관 지연시간에 따른 색상

지연시간(ms) 0 17 25 42 67 109 176
색상 주황

튜브색상

구분 공내뇌관 표면뇌관
MS LP Unidet Unidet Block Bunch Connector Starter
색상 분홍

포장기준

구분 길이 수량
(m) 호일백 Box
MS & LP 4.8 10 100
6.0 10 100
7.2 10 80
Unidet 6.0 10 100
7.8 10 80
9.0 10 70
15.0 5 40
15.0 5 40
Unidet Block 4.8 10 100
6.0 10 80
7.2 10 70
Starter 30.0 2 20
50.0 1 10
100.0 1 10
Bunch Connector 4.8 10 50
6.0 10 50
7.2 10 50
※상기 제품의 규격은 개발상황 및 품질개선 등의 이유로 사전통지없이 일부 변동될 수 있습니다.(기타 규격은 주문 생산됩니다)

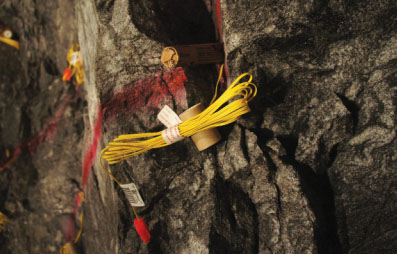

전자뇌관


제품특징

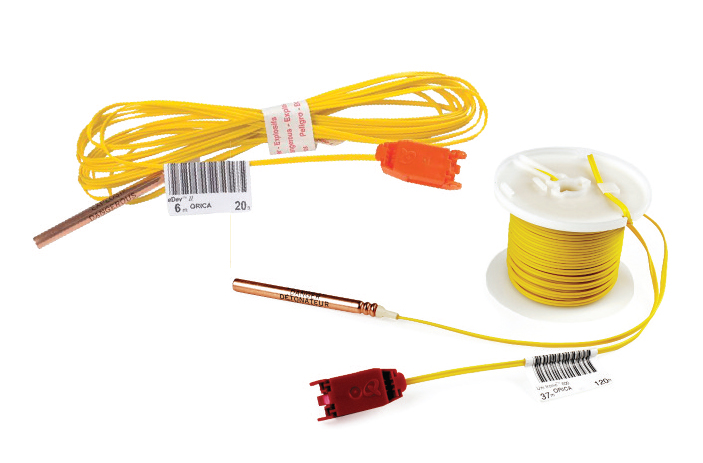

당사에서 국내에 최초로 도입한 전자뇌관은 최첨단 전자칩에 의해 제어되며, 초시정밀도가 1ms(1/1,000초)로 매우 우수하기 때문에 발파진동 및 소음을 현저히 저감할 수 있습니다.

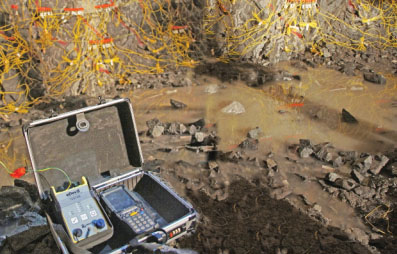

Next Generation 제품인 eDevTMⅡ와 UniTronic TM600 은 가장 진보된 전자발파시스템으로써, 높은 정밀도와 무한단차효과 구현을 통해 발파공해 제어가 가능하며, 인력 및 장비의 대피없이 모든 뇌관의 통신 상태를 RDI Tester를 통해 즉시 확인할 수 있어, 작업 안전성 및 시공성을 획기적으로 향상시킨 차세대 발파 시스템입니다.

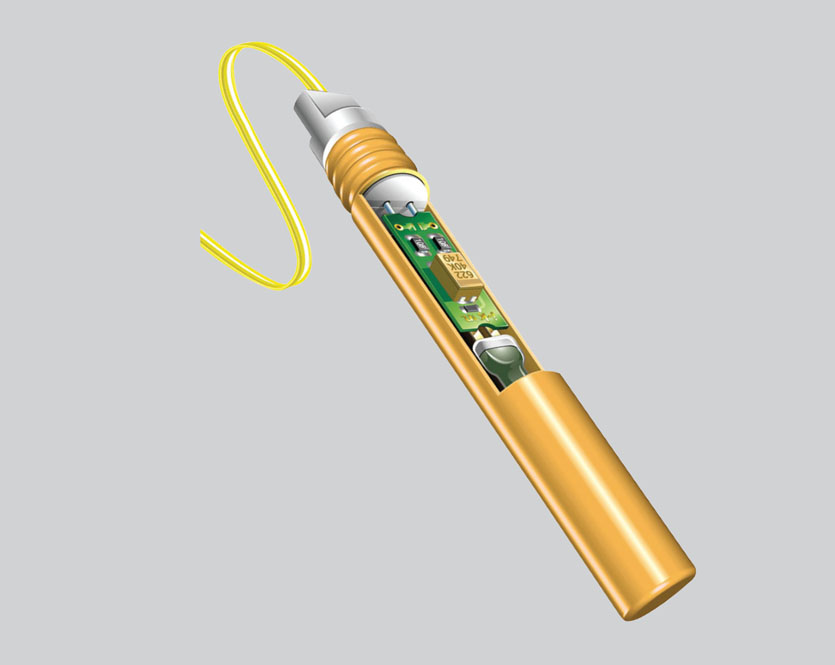

구조적 특성

더욱 뛰어난 안전성
· 내부 안전장치로 낙뢰와 같은 외부 전기에너지에 대하여 뛰어난 안전성 제공
· 이중 전압(테스트, 발파)작동 방식으로 안전한 현장 내 테스트 기능 제공

더욱 뛰어난 신뢰성
· 미 항공우주산업체와 ASIC 및 PCB보드를 공동 설계하여 제품의 신뢰성 향상
· 사전 조립 생산된 PCB보드 사용으로 조립과정의 결함 제거
· 첨단 자동화 PCB보드 응력 테스트를 통해 결함 부품 사전 제거
· 뇌관과 시스템간의 통신 신호를 5배 강화하여 양방향 통신 신뢰성 향상
· 광범위한 뇌관 고유 ID를 사용함으로써 ID중복 가능성 제거

효과 및 장점

eDevTMⅡ와 UniTronic TM600 전자발파시스템은 전기 및 비전기 뇌관에 비해 1,000배 이상의 시차 정밀도(0.01%)를 가지고 있어, 발파공 사이의 진동 분해 능력이 우수하여, 사전 설계된 최대 지발당 장약을 정확히 준수함으로써, 초정밀 진동제어 발파 작업을 수행할 수 있습니다.

전자뇌관은 1ms(1/1,000초) 단위로 자유롭게 시차 조절이 되며, 무한 기폭단차 및 MS발파 효과로 인하여 도심 터널공사, 수직구 공사 및 터파기 공사 등 다양한 발파조건에서 발파규모의 축소없이 안전하고 효과적인 발파 작업을 수행할 수 있습니다.

인력 및 장비 대피없이 RDI Tester와 각 뇌관의 양방향 통신을 통해 뇌관의 제조불량 및 결선누락 등의 작업오류를 사용자에게 사전 보고하여 작업속도를 높이며, 발파작업 후 모든 뇌관의 시차와 고유번호(Barcode)가 자동 기록됨으로써 발파분석이 용이하고, 뇌관의 분실 시 추적할 수 있는 시스템을 가지고 있습니다.

전자뇌관은 뇌관의 기폭에 필요한 에너지를 내부 축전지에 충전한 후 최종 발파작업을 수행하기 때문에 일반 뇌관에서 발생할 수 있는 Cut-off(전기뇌관 각선 또는 비전기 뇌관의 튜브 절단에 의한 뇌관 및 폭약이 암반속에 잔류)현상이 없어 안전하며, 발파공내 장전 후에도 자유로운 시차 변경이 가능하여 신뢰성있는 발파작업을 수행할 수 있습니다.

누설전류 및 낙뢰 등의 외부 전기적 사고 위험성을 방지하기 위하여 뇌관 내부의 2단계 안전장치가 적극적으로 대응하고 있으며, 일반 전기에너지가 아닌 특정 디지털신호에 의해서만 최종 발파명령이 이루어져 가장 안전한 뇌관입니다.

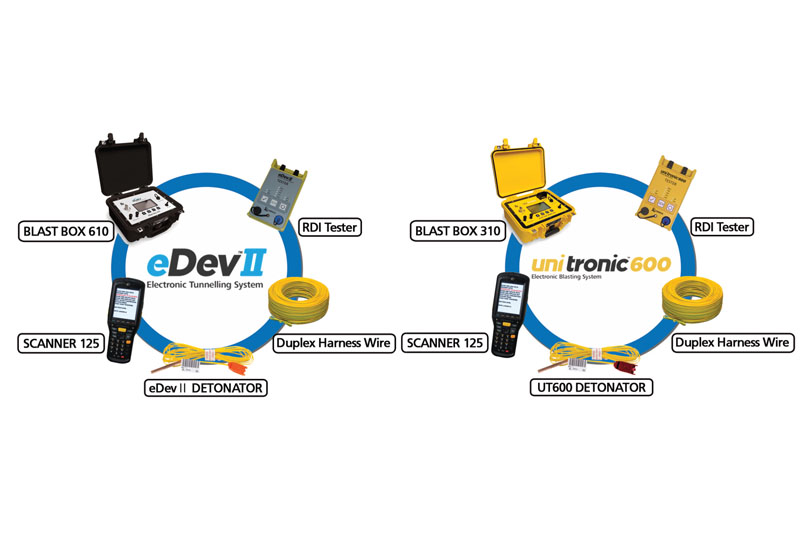

발파시스템

eDevTMⅡ/UnitronicTM600

· 임의 시차 프로그래밍이 가능한 전자뇌관

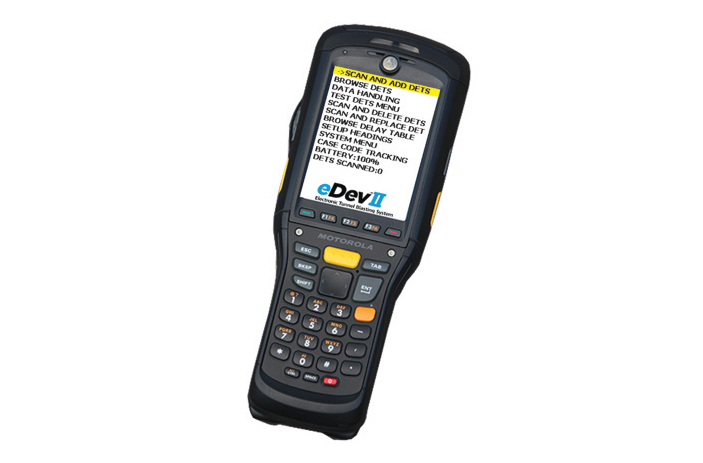

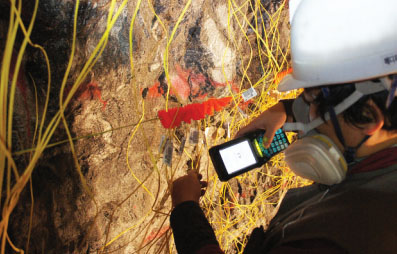

Scanner 125

· 뇌관 ID를 스캔하여 시차할당
· Delay number 개념의 그룹화 시차 설정법으로 작업 효율성 극대화(터널용)

Scanner 200/260

· Scanner 125와 기능 동일
· Scanner와 RDI Tester기능 통합

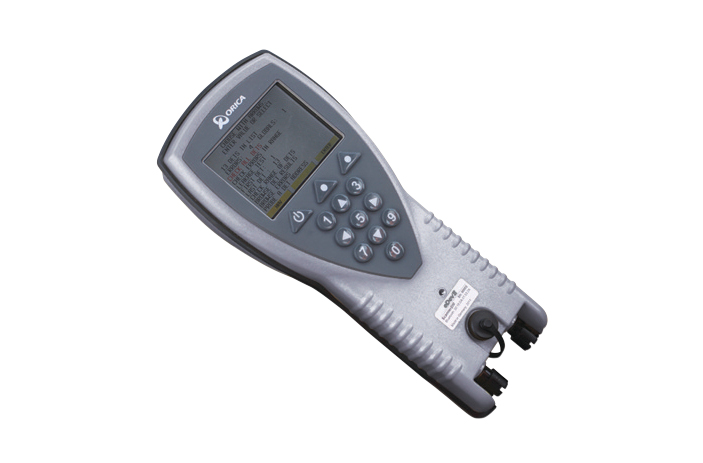

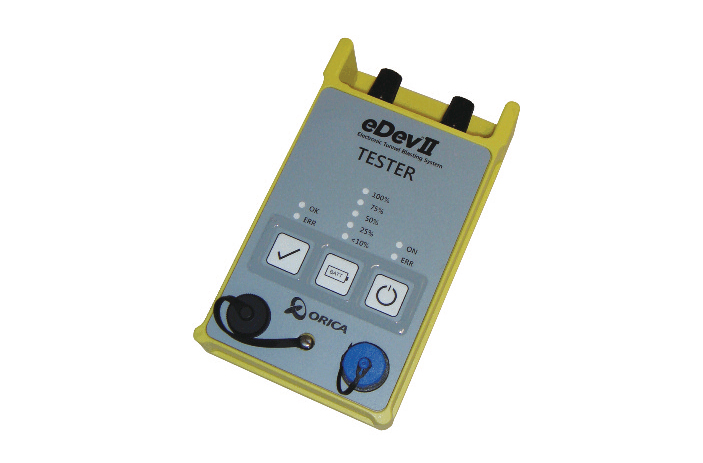

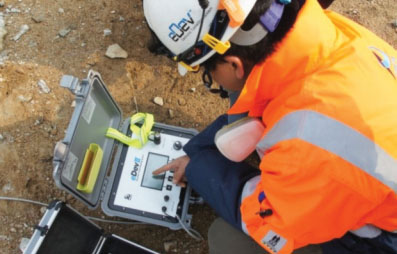

RDI Tester

· 발파 현장내에서 양방향 통신확인
· 통신불량(결선오류), 시차 미지정뇌관, 단선 및 숏트, 누설전류량 확인 및 뇌관 결함 확인

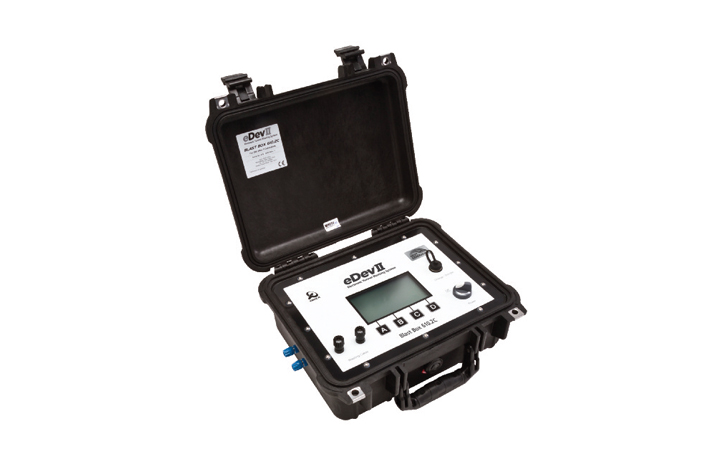

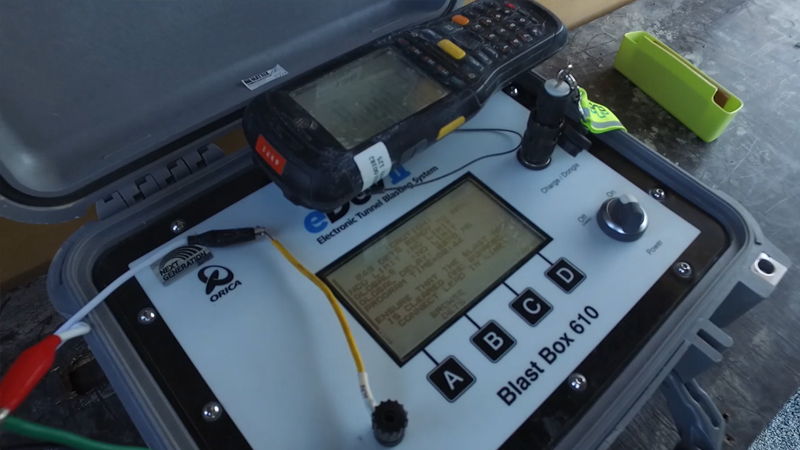

BlastBox 310 / 610

· 각 뇌관과의 양방향 통신 및 발파 수행
· 각 뇌관의 통신 이상유무 사전보고

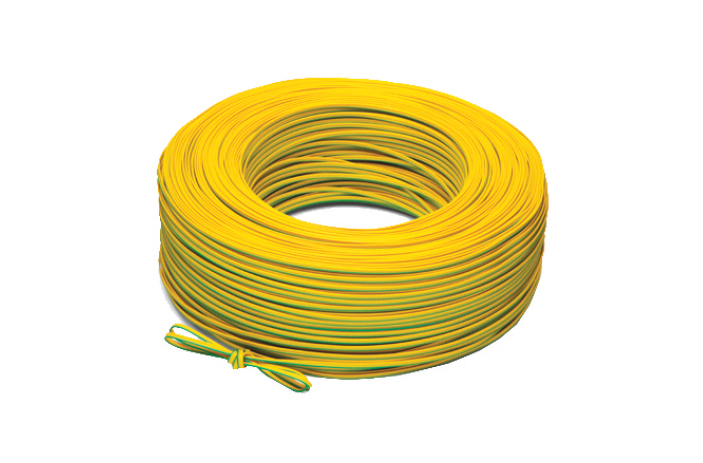

Duplex Harness Wire

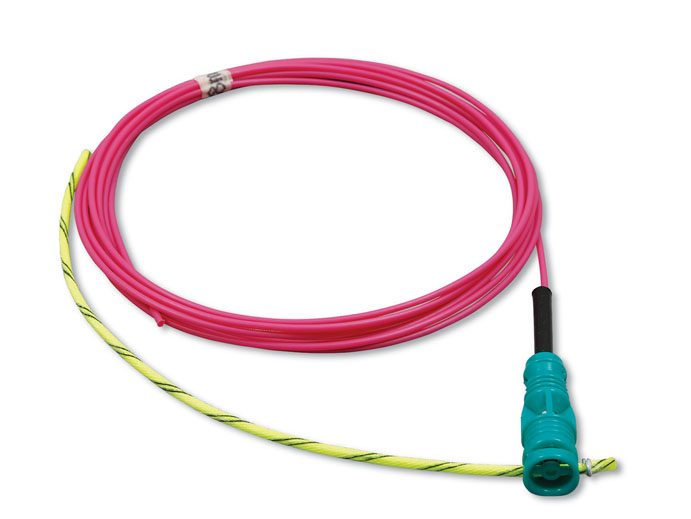

· 편리한 연결 작업성을 제공하는 전자뇌관 전용 보조모선

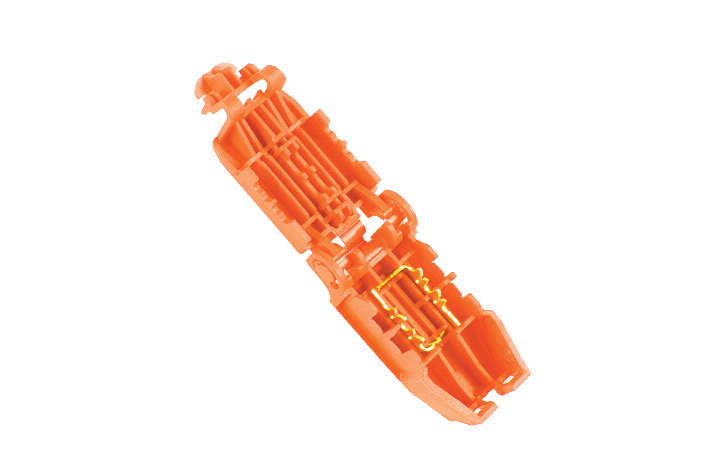

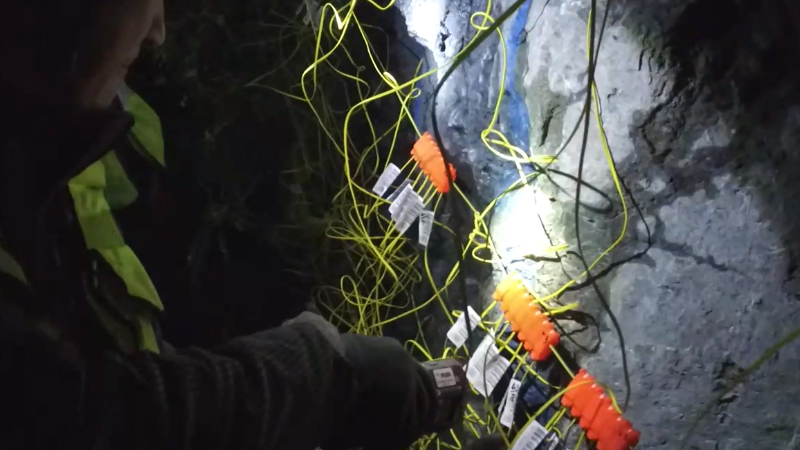

New Connector

· 정확하고 신속한 결선이 가능한 커넥터
· 뇌관과 Harness Wire 연결

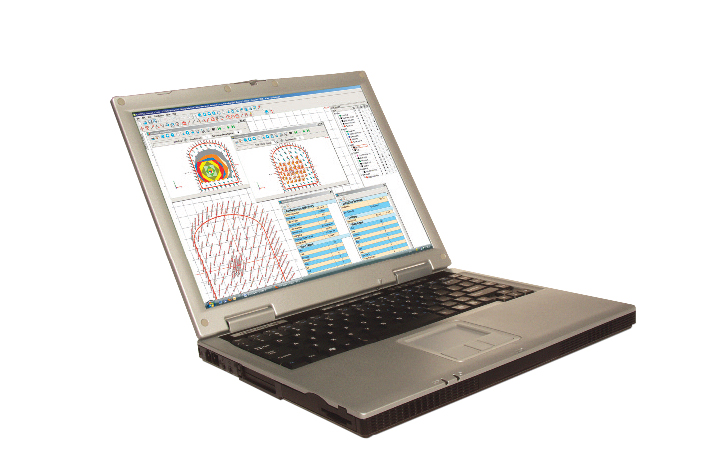

SHOT Plus T2

· 터널용 발파설계 프로그램
· 발파진동 분석 및 모델링

SHOT Plus 5

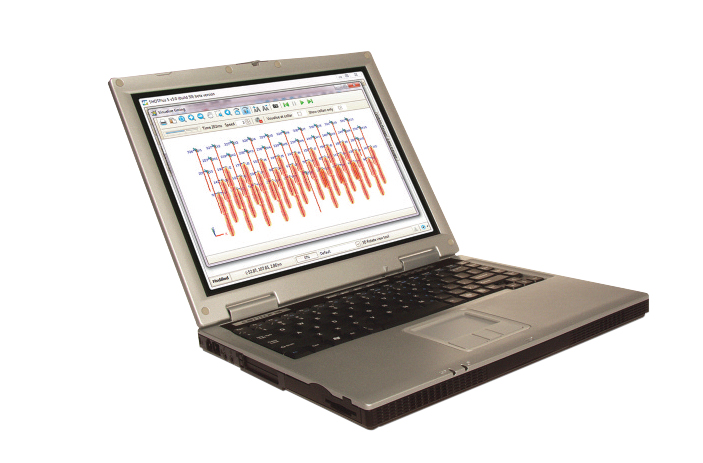

· 노천용 발파설계 프로그램
· 발파진동 분석 및 모델링

발파순서

1.천공

2.장약

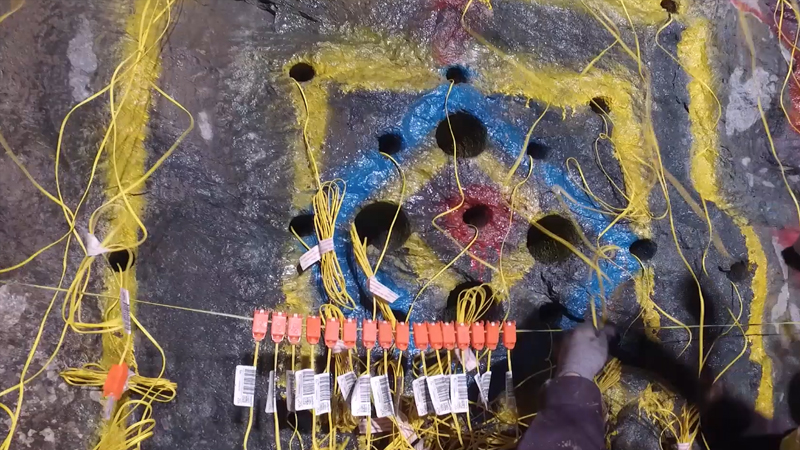

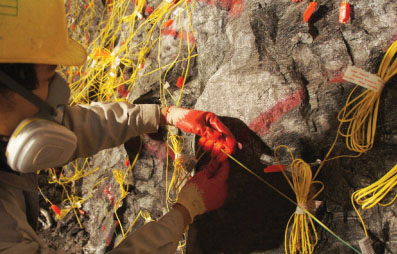

3.뇌관결선

4.Scanning

5.RDI Test

6.통신 / 발파


제원표

제 품 명
용 도 터널용 노천용
각 선 철(구리 코팅 철(구리 코팅)
표준 각선 길이 6m 6m
각선인장강도 20kgf 20kgf
첨장약 PETN PETN
시차범위 Minimum = 0ms
Maximum = 20,000ms
Minimum = 0ms
Maximum = 10,000ms
1발파당 사용가능 뇌관수 800pcs 800pcs(Single Blast Box)
1,600pcs(2 in Synchro)
박스당 수량 80pcs/Box(각선길이 6m) 80pcs/Box(각선길이 6m)
※ 상기 성능 및 제원은 당사의 개발상황에 의거 일부 변경될 수 있습니다. ※ 표준 각선 길이 6m 이외에는 사용자 주문 공급

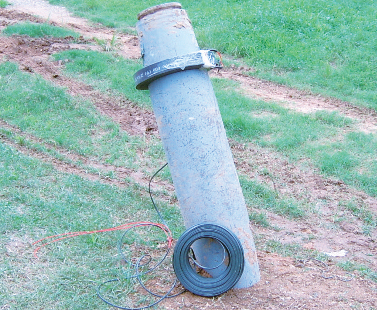

성형폭약 - 하코

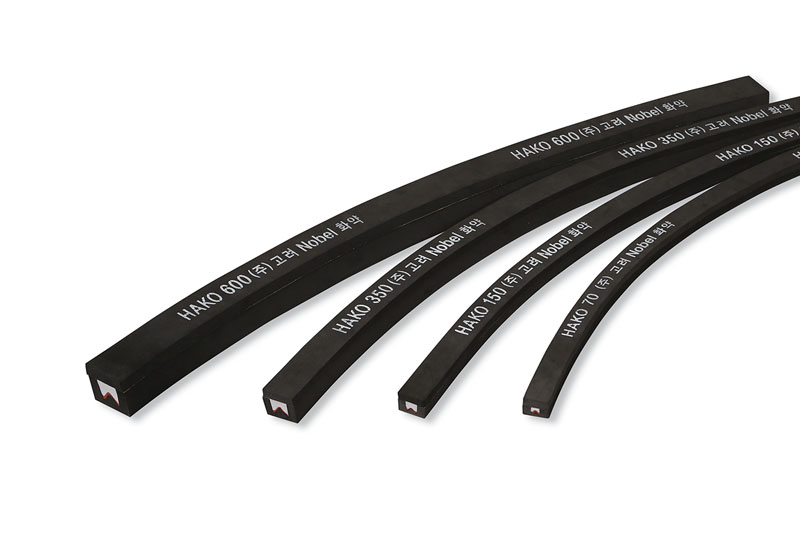

제품특징

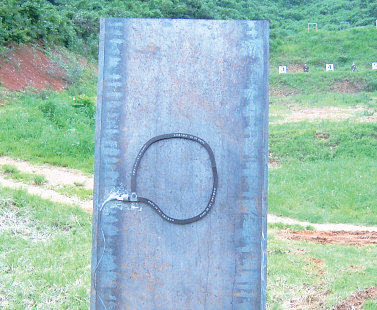

HAKO는 노이만 효과(Neumann Effect)를 이용한 특수폭약으로 밑부분에 각형의 라이너(Liner)가 파괴되며 금속의 미립자가 방출하여 10,000m/s 정도의 제트기류를 형성합니다. 이 제트기류가 목표물에 충돌되며 절단하게 됩니다.
대상체의재질및두께에따라적합한제품을사용하여야하며,철구조물해체,군용폭발물해체,송수신탑,통로개척등폭약의힘을중앙에 집중시켜 한정된 부분만을 절단시키는 특수목적용 성형폭약입니다.
제품규격
종류 규격(mm)
(L x W x H)
절단두께
(mm)
HAKO 70
2,000 × 30 × 20 3
HAKO 150
2,000 × 35 × 25 6
HAKO 350
2,000 × 40 × 35 10
HAKO 600
2,000 × 55 × 50 15

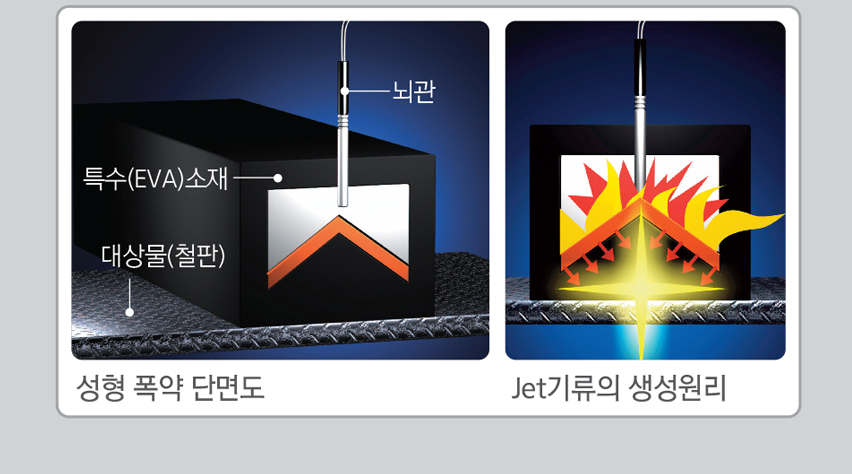

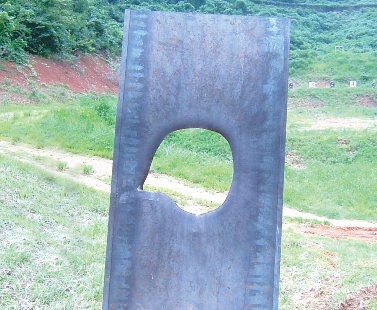

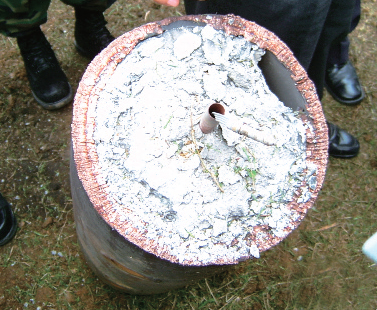

폭발절단원리

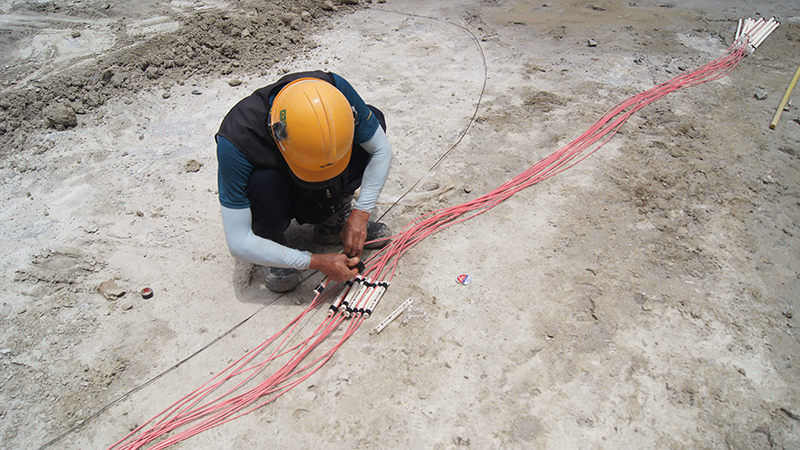

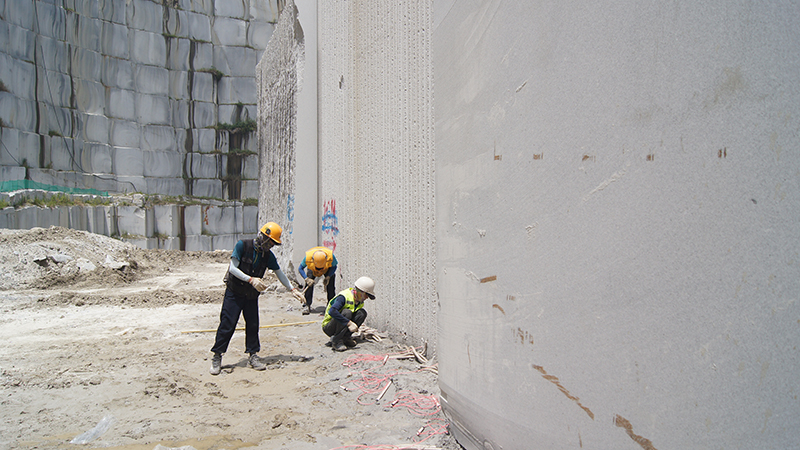

도폭선


제품특징

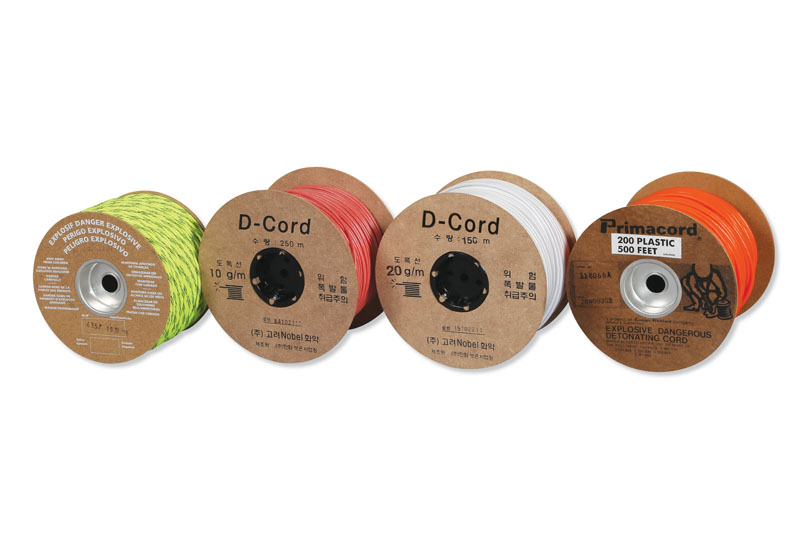

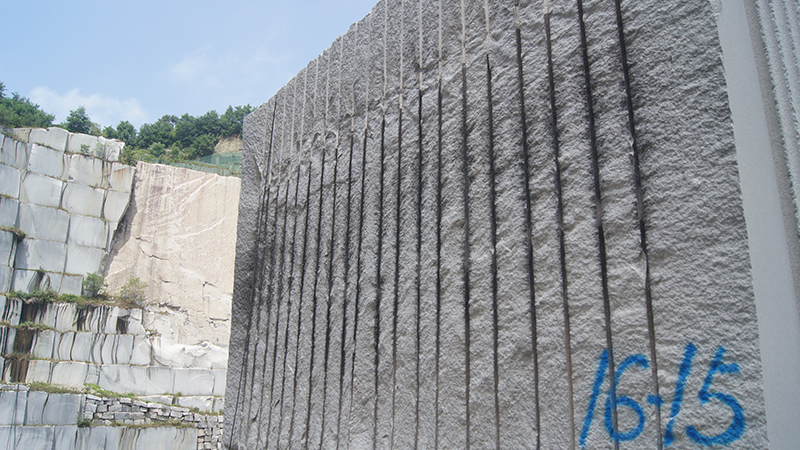

도폭선은 산업용 폭약의 기폭용 및 일정한 폭속과 위력을 필요로 하는 각종 제어발파(터널최외곽 발파 및 석재와 채석발파 등)에 사용되며, 기타 전기뇌관을 사용할 수 없는 특수한 조건에서 기폭용 및 폭약 대체용으로 사용됩니다.

제품규격

도폭선 규격
용도
5g/m 300(m/Roll) × 4(Roll/Box) 신호 전달용
10g/m 250(m/Roll) × 2(Roll/Box) 채석·제어 발파용
20g/m 150(m/Roll) × 2(Roll/Box)
40g/m 152.5(m/Roll) × 1(Roll/Box)
